貯炭場で発生する石炭水の排水処理システム

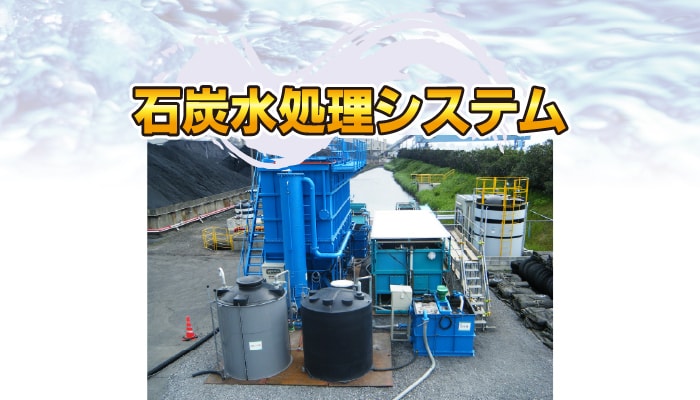

石炭水排水処理システムとは
石炭水処理システムとは、貯炭場で発生する石炭水を硫酸バンドと高分子マイクロフィルターでろ過処理する排水処理システムです。
![](../../_src/13480/coal_system.jpg?v=1699416995294)

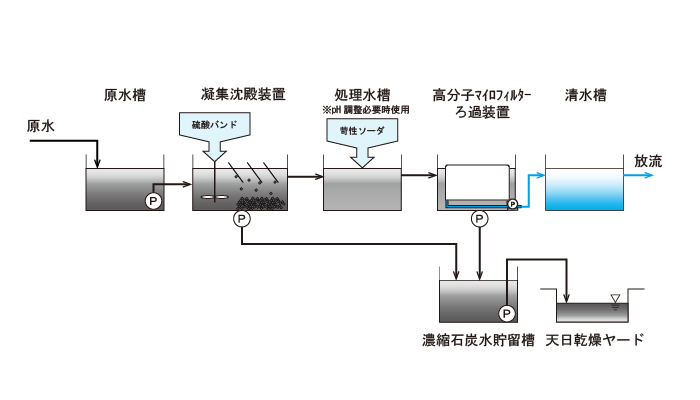

システムフロー
![](../../_src/13482/coal_flow.png?v=1699416995294)
水質データ
![](../../_src/13484/coal_quality.jpg?v=1699416995294)
原水 | 凝集沈殿後 | ろ過処理水 | |
SS(mg/L) | 296 | 45 | 2 |
鉄(mg/L) | 10 | 19 | 0.1未満 |
亜鉛(mg/L) | 2 | 76 | 0.03 |
システム構成

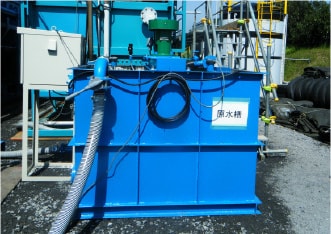

1.原水槽
![原水槽](../../_src/13465/001.jpg?v=1699416995294)
貯炭場で発生した石炭水を貯留する槽です。

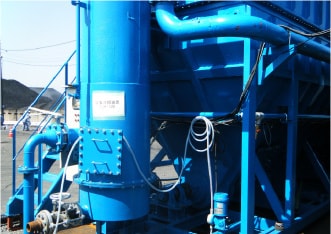

2.凝集沈殿槽
![攪拌槽](../../_src/13471/002.jpg?v=1699416995294)
硫酸バンド槽から硫酸バンドを投入し、撹拌、凝集させます。

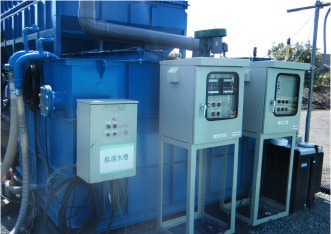

3.処理水槽
![凝集槽](../../_src/13469/003.jpg?v=1699416995294)
pHが基準値外の時には苛性ソーダを定量投入し、pH値を中和します。

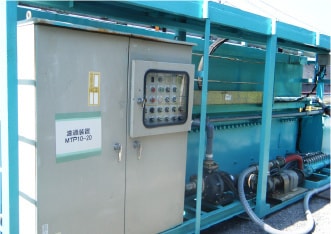

4.ろ過装置
![ろ過装置](../../_src/13467/004.jpg?v=1699416995294)
凝集された石炭水を高分子マイクロフィルターでろ過します。

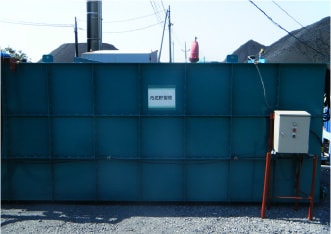

5.濃縮石炭水貯留槽
![ろ過水槽/pH中和槽](../../_src/13473/005.jpg?v=1699416995294)
凝集沈殿装置と高分子マイクロフィルターろ過装置内に溜まった濃縮石炭水を貯留し、天日乾燥ヤードに移送します。

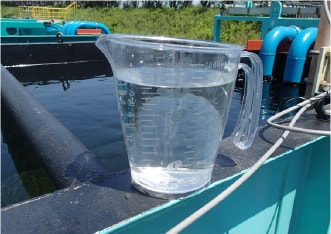

6.清水槽
![pH中和装置](../../_src/13475/006.jpg?v=1699416995294)
ろ過装置で濾過した処理水を貯留する水槽。濁度計による濁度管理を行います。

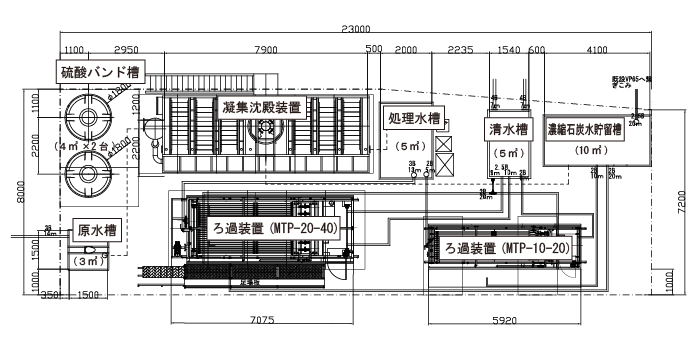

配置レイアウト例
![](../../_src/13486/coal_layout.png?v=1699416995294)

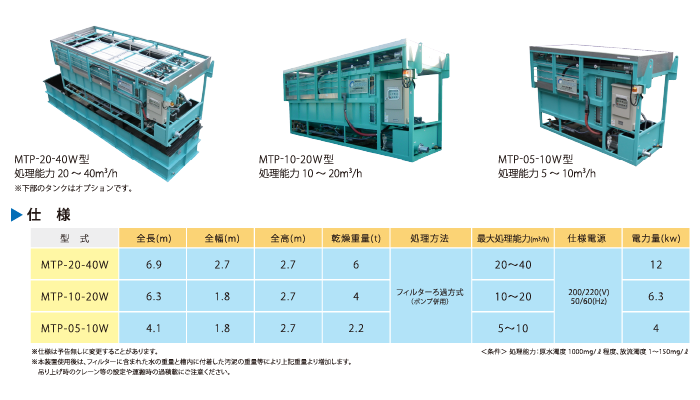

高分子マイクロフィルターろ過装置
![](../../_src/13488/coal_spec.png?v=1699416995294)
